GFSF-81系列 三倍频发生器
变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以提高绕组间绝缘的试验电压,从而达到耐压试验的目的。

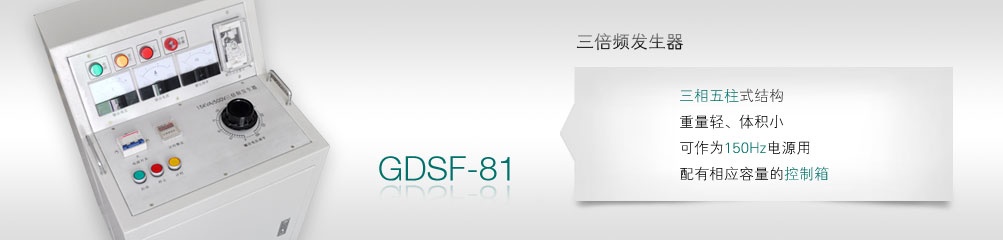

GDSF-81三倍频发生器是国电西高为满足上述要求而设计制造,经过广大用户使用证明:其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。
- 采用了三相五柱式结构,工艺简单,并减小了变压器本体内部阻抗及漏磁损耗,提高了发生器的效率。
- 重量、体积均小于传统的三个单相变压器组,并配有相应容量的控制箱,现场使用方便。
- 本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。
- 额定容量:5-100kVA;输入三相380V、50Hz正弦波
- 输出0-300V、0-500V、0-1000V(特殊电压定做),150Hz,
- 波形失真≤5%
- 容量:3-150kVA
- 空载运行时间:≤5分钟
- 负载运行时间:40-60秒
