产品概述

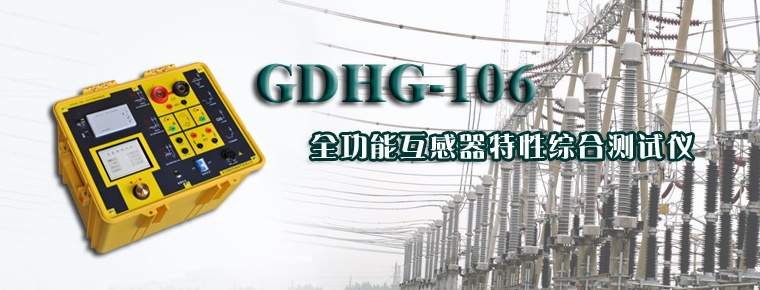

GDHG-106型CT/PT特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器,该仪器适用于实验室也适用于现场检测,它集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。

功能特点
  • 支持检测CT和PT
  • 满足满足 GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求
  • 无需外接其它辅助设备,单机即可完成所有检测项目
  • 自带高速微型打印机:实时打印测试数据和特性曲线
  • 采用智能控制器,操作简单
  • 全天侯大屏幕液晶,全中文菜单界面,图形化显示接口
  • 按规程自动给出CT/PT(励磁)拐点值
  • 自动给出5%和10%误差曲线
  • 可保存3000组测试资料,掉电后不丢失
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告
产品特点
  • 使用“一键飞梭”快捷操作方式,功能更强大,性能更优越,使用更方
  • 实时显示测试数据和动态描绘曲线,读图更加清晰
  • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强
  • 内置式封闭快速插头、无遮挡设计,安全可靠
  • 内置足功率电源,带载能力强,可延长大电流线
  • 采用一次压注成型的工程塑料箱,坚固可靠
  • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性
  • 小巧轻便≤25kg,非常利于现场测试
测试项目
CT (保护类、计量类) PT
伏安特性(励磁特性)曲线 伏安特性(励磁特性)曲线
自动给出拐点值 自动给出拐点值
自动给出 5% 和 10% 的误差曲线 变比测量
变比测量 极性判断
比差测量 比差测量
相位(角差)测量 相位(角差)测量
极性判断 交流耐压测试
一次通流测试 (二次回路通道检查) 二次负荷测试
交流耐压测试 二次绕组测试
二次负荷测试 铁心退磁
二次绕组测试
铁心退磁
主要技术参数
项目 参数
工作电源 AC220V ± 10%  、 50Hz
设备输出 0 ~ 10 0 0Vrms ,  5Arms ( 20 A 峰值)
大电流输出 0 ~ 6 00A
励磁精度 ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)
二次绕组 电阻测量 范围 0 ~ 300 Ω
精度 ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)
二次实际 负荷测量 范围 0 ~ 10 00VA
精度 ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)± 0.1VA
角差 精度 4 min
比差     精度 0.05%
CT 变比测量 范围   ≤ 25000A/5A ( 5000A/1A )    ≥ 5A/5A
精度 ≤ 0.5%
PT 变比测量 范围 ≤ 500 k V
精度 ≤ 0.5%
工作环境 温度: - 10 ℃   ~  40℃ ,湿度: ≤ 90% ,海拔高度:≤ 1000m
尺寸、重量 尺寸: 4 40 mm ×  340 mm ×  3 8 0mm  ,重量:≤ 25kg
