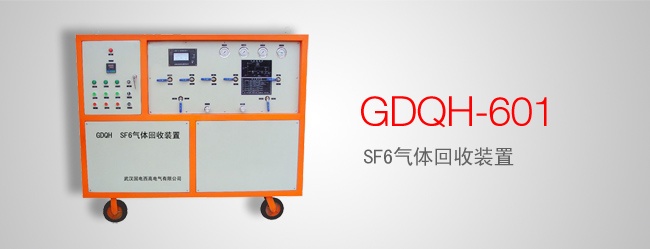

GFQH-601 SF6气体回收装置

GDQH-601 SF6气体回收装置
产品概述
执行标准:JB/DQ2588-90

本装置系一体式回收装置,有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。

SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门,对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。

该装置按照电力部DL/T 662-1999《六氟化硫气体回收装置技术条件》标准,参考了世界著名品牌的产品,并采用最新国家专利技术研制开发的回收装置,装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成,具有如下主要功能:

  • 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
  • 对电器设备中的气体进行回收
  • 对回收和回充的SF6气体进行干燥、净化处理
  • 对SF6电器进行充气
  • 对电器中SF6气体进行压缩液态贮存
产品特点
  • 采用国外公司先进原理及技术,设计先进,功能齐全,结构合理,操作简洁明了。
  • 压缩系统引进国外压缩技术的半封闭压缩机,该机性能稳定使用寿命比以往大大延长。
  • 抽真空系统采用双级旋片式真空泵,真空速率快,系统中设有防止返回油装置。
  • 净化系统采用美国尼尔公司原理过滤器,过滤器采用双级内置式电加热及内装高效吸咐剂,净化效果更显著(无需频繁更换吸附剂)
  • 装置电气系统三相电源自动确认、调整
  • 装置控制系统最新专利技术的SF6专用仪表和阀门,同类产品仪表球阀更可靠。
  • 贮存系统按用户要求配置贮液罐。
  • 设备采用风冷移动式,可在无外部水源情况下使用。
产品参数
形式:移动式、风冷式
工作原理
  • 使用压缩机高压冷凝液化SF6气体。
  • 热交换器辅助气体回收和回充
  • 充气时经缓冲-气体充入
主要性能及技术参数
  • 装置极限真空度≤133Pa(特别要求可≤5Pa)
  • 装置抽真空速率55m³/h
  • 装置充气初压力<133Pa(用户要求自定)
  • 装置充气终压力≤0.8M Pa
  • 装置充气速率>6m³/h
  • 装置回收初压力≤0.8M Pa
  • 装置回收终压力<1K Pa(标准为≤0.05MP或更高级≤10×133Pa)
  • 装置回收压缩机速率14.7m³/h
  • 装置年泄漏率<1%
  • 装置贮罐最高设计压力4.0M Pa(特别需求可定制)
  • 贮罐容积200L(200Kg)
  • 贮存方式:常温液态
  • 噪声≤75dB声压级
  • 干燥过滤再生方式:真空再生加热活化处理
  • 电源:交流三相380V±10%、50Hz
  • 装置总功率<XXKW
  • 装置重量:400kg
  • 经一次回收后气体湿度为80PPM(50kg为一次处理)
  • 油份控制:<8PPM,尘埃控制:粒径<1UM(微米)
  • 装置连续无故障运行>1000小时,累积无故障运行>5000小时
功能
  • 该设备能对SF6电器抽真空并测定真空度。
  • 该设备能对SF6电器充入SF6气体。
  • 该设备能对SF6电器的气体进行回收。
  • 该设备能对回收的SF6气体净化处理。
  • 该设备存储SF6气体。
装置的主要组成部件

装置的主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件,框架面板、走轮和贮罐等。
